用例图

基于PlantUML
用例图

角色与用例

:XXX: 表示角色, 或者使用actor表示
usecase 表示用例, 或者使用 (XXX)
<< YYY >> 后面接表示构造器
as 用来设置别名

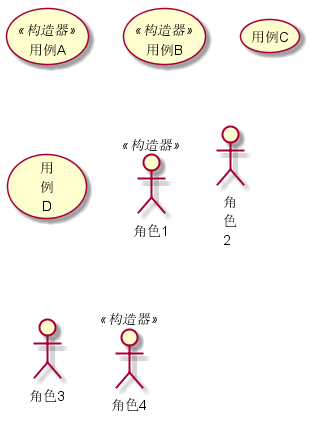

@startuml usecase-1
(用例A) << 构造器 >>
(用例B) as (CB)  << 构造器 >>
usecase 用例C
usecase (用\n例\nD) as D

:角色1: << 构造器 >>
:角\n色\n2: as 2
actor 角色3
actor :角色4: as 4 << 构造器 >>
@enduml

用例样式

-- 横线
== 双横线
..XXX.. 虚线并显示中央文字

@startuml usecase-2
usecase 用例A as "这是用例的描述
--
横线
==
双横线
..虚线..
描述文字"
@enduml

关系

-> 一般表示有关
<|-- 表示继承关系

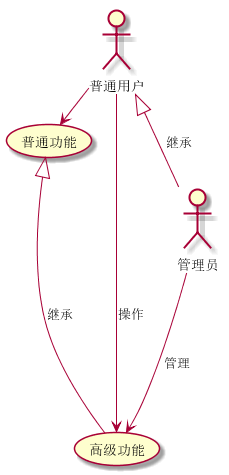

@startuml usecase-3
普通用户 -> (普通功能)
普通用户 --> (高级功能) : 操作

:管理员: ---> (高级功能) : 管理

普通用户 <|-- 管理员 : 继承
普通功能 <|-- 高级功能  : 继承
@enduml

注释

note 行注释, 块注释
注释可连线

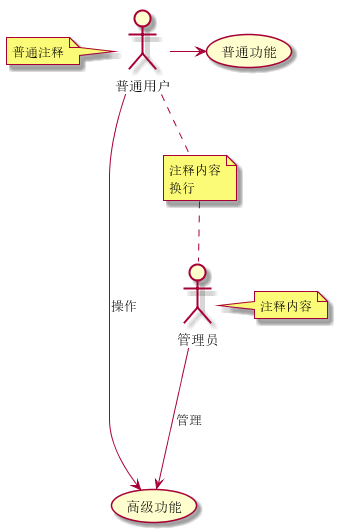

@startuml usecase-4
普通用户 -> (普通功能)
普通用户 --> (高级功能) : 操作

:管理员: ---> (高级功能) : 管理

note left of 普通用户 : 普通注释

note right of 管理员
注释内容
end note

note "注释内容\n换行" as Note

普通用户 .. Note
Note .. 管理员
@enduml

箭头方向与长度

-[left|right|up|down]-> 可以控制方向
箭头线长度可以由-的个数来决定

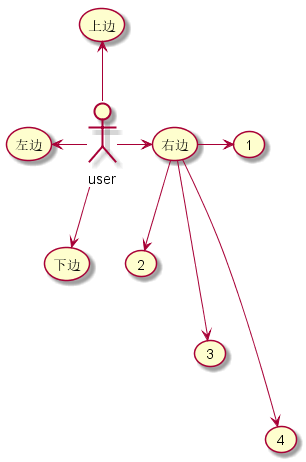

@startuml usecase-5
:user: -left-> (左边)
:user: -right-> (右边)
:user: -up-> (上边)
:user: -down-> (下边)

右边 -> (1)
右边 --> (2)
右边 ---> (3)
右边 ----> (4)
@enduml

排列方向

top to bottom direction 上下结构
left to right direction 左右结构

@startuml usecase-6-1
top to bottom direction
user1 --> (Usecase 1)
user2 --> (Usecase 2)
@enduml

@startuml usecase-6-2
left to right direction
user1 --> (Usecase 1)
user2 --> (Usecase 2)
@enduml

自定义样式

skinparam 可以自定义, 直接影响样式

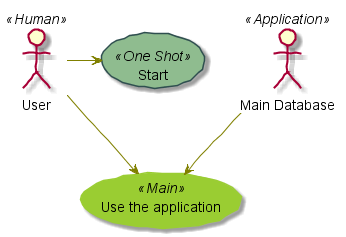

@startuml usecase-7
skinparam handwritten true

skinparam usecase {
	BackgroundColor DarkSeaGreen
	BorderColor DarkSlateGray

	BackgroundColor<< Main >> YellowGreen
	BorderColor<< Main >> YellowGreen

	ArrowColor Olive
	ActorBorderColor black
	ActorFontName Courier

	ActorBackgroundColor<< Human >> Gold
}

User << Human >>
:Main Database: as MySql << Application >>
(Start) << One Shot >>
(Use the application) as (Use) << Main >>

User -> (Start)
User --> (Use)

MySql --> (Use)
@enduml

框框

rectangle XXX { } 可以框选里面的用例或者角色

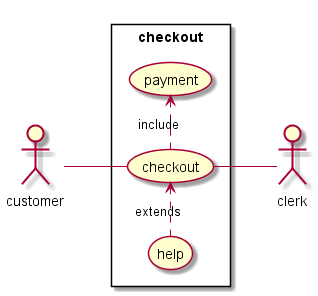

@startuml usecase-8
left to right direction
skinparam packageStyle rectangle
actor customer
actor clerk
rectangle checkout {
  customer -- (checkout)
  (checkout) .> (payment) : include
  (help) .> (checkout) : extends
  (checkout) -- clerk
}
@enduml
